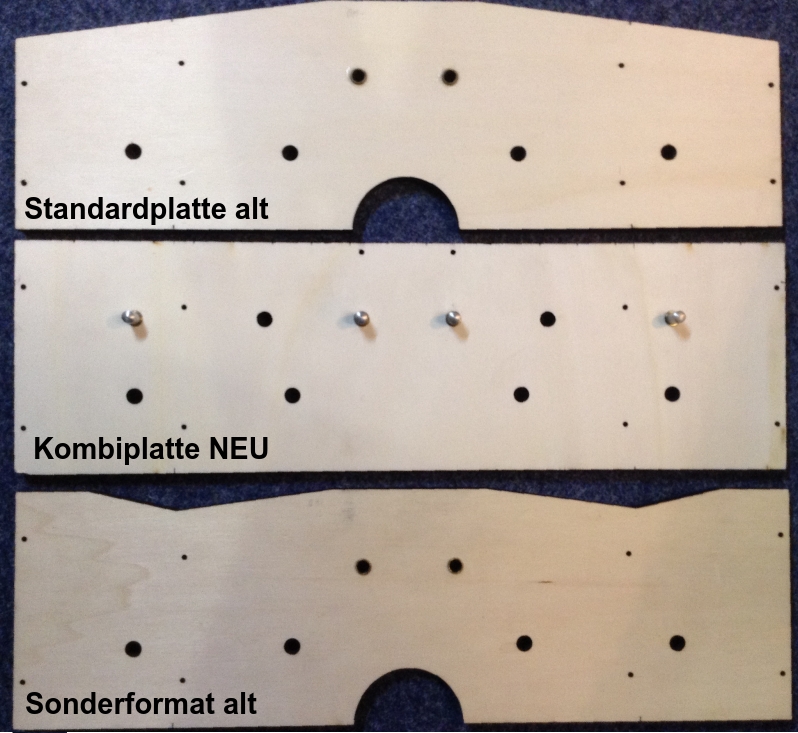

Bislang gab es zwei Kopfplatten für die Modulabschlüsse zur Auswahl. Diese beiden Platten sind die Weiterentwicklung des ersten Typs aus den Anfangstagen vom Freundeskreis der Spur Z Hamburg. Nachdem diese „neuen“ Kopfplattentypen auch schon einige Zeit auf dem Buckel haben, entwickelte die Spur Z Gruppe der Eisenbahnfreunde Bad Schwartau sie weiter.
Entstanden ist die offene Modulnorm Nord-Zett
Für mehr Stabilität sind zwei zusätzliche Passbuchsen sowie zwei Schraublöcher dazu gekommen.
Am wichtigsten ist aber, dass wir nun auch die Möglichkeit besitzen die Gleislage an anderer Stelle genormt anzulegen.

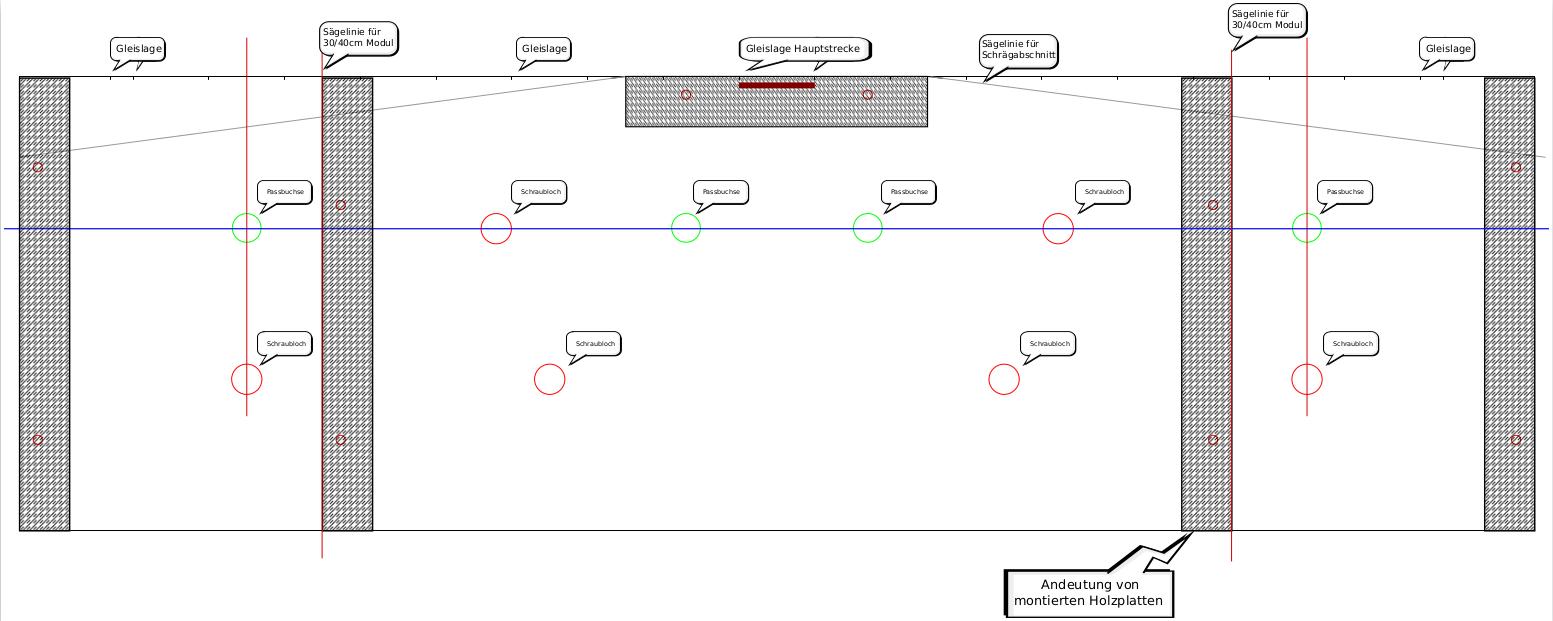

Dafür wurden im Normabstand Markierungen in die Platte gelasert.
Die neue Kopfplatte ist absolut abwärtskompatibel zu allen anderen Kopfplatten und bietet daher auch die Möglichkeiten die in vergangen Tagen gefragt waren. Wie Module in geringerer Tiefe z.B 30cm (Regal-Anlage) oder 40cm (Ursprungsnorm) zu fertigen, die trotzdem kombinierbar bleiben sollten.
Soll es ein einfaches Streckenmodul mit Mittengleislage werden, reicht es die beiden Schrägen zur Seite hin abzusägen.
Bei dieser neuen Kopfplatte muss man sich nicht vorher festlegen was für ein Modul geplant ist. Egal was, es ist mit dieser Kopfplatte möglich. Auch mit dem Bevorraten und nachbestellen ist es so einfacher.
Die neue Kombi-Kopfplatte bieten wir auch externen Interessenten für den Preis von 8,50€ zum Kauf an. ((Ohne Passbuchsen und Stifte) Selbstkostenpreis) Für Vereinsmitglieder für 12,00€ Komplettpreis.
Wir lassen sie bei Willi Winsen fertigen und sie können auch direkt bei ihm bestellt werden.
Die Maße der Passbuchsen betragen ø 10mm außen, ø 8mm innen und sind 12mm lang.
Die Passstifte sollten aus Edelstahl sein, da sich durch Schwitzefinger schnell Rost bilden kann. Tritt Rost auf den Flächen der Stifte auf, klemmen sie in der Passbuchse fest.
Auf Nachfrage, und so weit vorhanden, kann eine Kopfplatte auch als Set mit 4 Buchsen und 4 Stiften bei uns bezogen werden.
Set Wendemodul = 1 Kopfplatte inkl Buchsen und ein Satz Stifte inkl Porto 20,00€
Set Komplettmodul = 2 Kopfplatten inkl Buchsen und ein Satz Stifte inkl Porto 30,00€
Vollmitglieder des Vereins erhalten, mit der Verpflichtung in absehbarer Zeit Module damit zu erstellen, zwei Platten mit Zubehör Gratis, .
